Was ist die VDI 3805?
Die VDI-Richtlinie VDI 3805 definiert den EDV-Datenaustausch von Produktdatenkatalogen der
Technischen Gebäudeausrüstung. Dateien nach VDI 3805 enthalten:
Produktdaten:
- Produkthauptgruppen
- Eigenschaften
- Zubehör
- Artikelnummern
|
Technische Daten:
- Leistungsdaten
- Auslegungsdaten
- Kennlinien
- Funktionen
|
Geometriedaten:
- Störräume
- Anschlussdaten
- Gestaltdaten einfach und detailliert
- Materialdaten/Oberflächendaten/Farben
|
|
Die VDI-Richtlinie VDI 3805 mit den Einzelblättern 1 bis 35
beschreibt ein EDV-Datenformat für Produktkatalogdaten von Herstellern der
Technischen Gebäudeausrüstung. Diese Produktkatalogdaten werden von Auslegungs-,
Berechnungs-, CAD-, Konstruktions-, Planungs- und Verwaltungsprogrammen genutzt.
Die Richtlinie definiert in ihrem Blatt 1 die grundsätzliche Form der Datenbereitstellung und in den
Einzelblättern 2 bis 35 die jeweilige Belegung der Datenfelder für einzelne Produktgruppen.
Blatt 2 behandelt z.B. Heizungsventile, Blatt 3 behandelt Wärmeerzeuger, Blatt
4 Pumpen, Blatt 5 Luftdurchlässe, Blatt 6 Heizkörper usw..
Die VDI 3805 ist auf dem Weg, eine ISO-Norm zu werden. Es gibt nichts Vergleichbares.

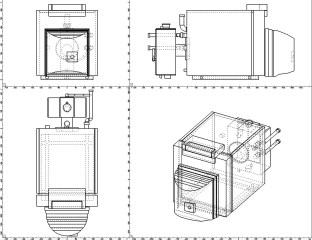

(Ventil, Brennwert-Heizkessel - VDI 3805-Geometrie erzeugt mit RUKON-Designer VDI 3805)
- Einheitliche Datenbeschreibung für die gesamte Technische Gebäudeausrüstung
- Offenes Datenformat – unabhängig von Herstellern und Softwarelieferanten
- Keine eingeschränkten Speziallösungen mehr
- Allgemeine Datenbasis für beliebige EDV-Systeme:
- Berechnungsprogramme (z.B. Rohrnetz, EnEV)
- Auslegungsprogramme (z.B. Ventile, Schalldämpfer)
- Konstruktionsprogramme (z.B. CAD)
- Verwaltung (z.B. AVA, Facility Management)
- Produktdatenbanken
- Komplette technische und geometrische Produktbeschreibung mit:
- Produkthauptgruppen des Herstellers
- Eigenschaften der Produkte
- Zubehör
- Abhängigem Zubehör, beliebig tief gestaffelt, Einschlüsse und Ausschlüsse
- Technischen Daten, Kennlinien, Betriebspunkten
- Definierten Auslegungsvorschriften und Berechnungsfunktionen als Programmskripte (Funktionen)
- 3D-Geometriedaten in parametrisierter Form zur Abbildung großer Baureihen
- Anschlussdaten (Verbindungsart, -Form, -Abmessungen, -Lage, -Richtung)
- Störräumen für die Kollisionskontrolle
- 3D-Gestaltdaten einfach und detailliert, z.B. für Planung und für Einzelteilzeichnungen
- Oberflächendaten/-Farben
- Zuordnung grafischer Daten (Bilder, Maßblätter, Zeichnungen, Montage- und
Benutzeranleitungen, Videos)
- Artikelnummern, StLB-Nummern, EAN-Nummern, DATANORM-Nummern
- Anwendungssysteme können Dateien nach VDI 3805 nutzen für die:
- Schnelle Auswahl von Produktvarianten und Zubehör
- Automatische Sicherstellung der Existenz der ausgewählten Produktvariante
- Automatisierte Produktauslegung mit Auslegungsprogrammen der Hersteller
- Anlagenberechnung mit den Herstellerwerten
- Prüfung der Verbindungen zu Nachbaranschlüssen in der konstruierten Anlage
- Kollisionskontrolle
- Darstellung der 3D-Geometrie mit realistischen Farben und Oberflächen
- Einbindung der Geometrie in Zeichnungen
- Erstellung von Leistungsverzeichnissen
- Erstellung von Stücklisten und Massenauszügen
- Bestellung
- Kontrolle
- Verwaltung von Bestandsdaten
Weitere Informationen zur VDI 3805 erhalten Sie auch unter http://www.vdi3805.eu
(Brandschutzklappe, Heizkessel - VDI 3805-Geometrien als
TGA-Komponenten eingelesen in RUKON-TGA)
Eine typische Anwendung von VDI 3805-Daten im CAD-System RUKON-TGA
sieht wie folgt aus:
- Festlegung der Einbaukriterien (Leistungsdaten, Anschlussgrößen) in RUKON-TGA
- Download einer VDI 3805-Datei von einer Internet-Seite eines Herstellers
- Anwahl der Datei aus RUKON-TGA heraus
- Automatische Eingrenzung der Produktvielfalt durch die festgelegten Einbaukriterien
- Auswahl der Produktvariante und des Produktzubehörs
- Positionierung des Produktes im Raum oder bezogen auf die Lage der Nachbaranschlüsse
- Berechnung der Anlage mit z.B. Rohrnetzberechnung, Akustik, Druckverlust
- Dabei automatische Nutzung der Hersteller-Berechungsformeln/Programme aus der VDI 3805-Datei
- Automatische Erstellung von Stücklisten und Massenauszügen mit den herstellerbezogenen
Artikelnummern und Bezeichnungen
- Auslösen der Bestellung
- Ablage der VDI 3805-Daten des Produktes in den erzeugten Anlagen-Konstruktionsdaten
- Nachträglich ist eine Berechnung z.B. unter veränderten Anlagenwerten möglich
- Die VDI 3805-Datei selbst muss nicht verwaltet werden!

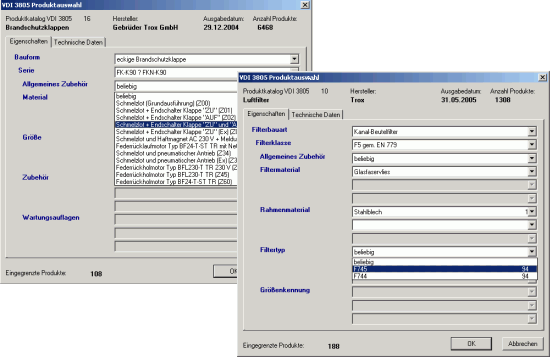

(Brandschutzklappen, Luftfilter - VDI 3805-Auswahldialog in RUKON-TGA)
(Schlitz-Luftdurchlass, Heizkessel, Trinkwasserventil - VDI
3805-Geometrie erzeugt mit RUKON-Designer)
Mit dem RUKON-Erfassungsprogramm VDI 3805
können Sie als Hersteller die Erfassung der Produktvarianz und der technischen Daten
von TGA-Komponenten durchführen.
|
|
Produktdaten:
- Produkthauptgruppen
- Eigenschaften
- Zubehör
- Artikelnummern
|
|
Technische Daten:
- Leistungsdaten
- Auslegungsdaten
- Kennlinien
- Funktionen
|
Sie geben die Struktur und die technischen Daten Ihrer Produkte ein und erzeugen die Funktionen mit Ihren Auslegungsalgorithmen.
Bereits in Ihrem Haus vorhandene Daten (z.B. DATANORM) können Sie übernehmen.
Mit dem RUKON-Designer VDI 3805 erzeugen Sie die Gestaltdaten nach VDI 3805.
|
|
Geometriedaten:
- Störräume
- Anschlussdaten
- Gestaltdaten einfach und detailliert
- Materialdaten/Oberflächendaten/Farben
|
Die Geometriedaten der VDI 3805 sind als sog. CSG-Modell aufgebaut.
Mit dieser eindeutigen, flexiblen und gleichzeitig variablen Form der Darstellung können Sie bei sehr geringer
Datenmenge auch beliebig große Baureihen generieren.
Weitere Informationen erhalten Sie hier: Kontakt
|
